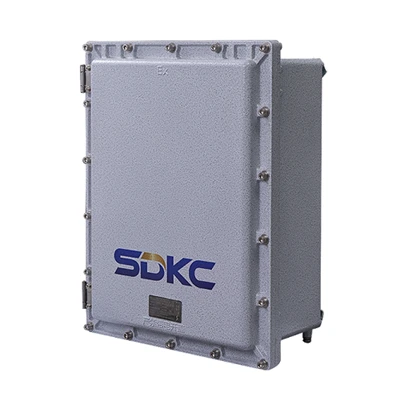

Portlashdan himoyalangan{0}}tarqatish qutilarining muhrlanishi va issiqlik tarqalishi

Muhrlash va issiqlik tarqalishi asosiy ziddiyatdirportlashdan himoyalangan{0}}tarqatish qutilari.Portlashdan himoyalanish talablari{0}}ichki uchqunlarning tashqi portlovchi muhitni yoqishiga yo'l qo'ymaslik uchun to'liq yopiq korpusni talab qiladi, shu bilan birga elektr komponentlar tomonidan ishlab chiqariladigan issiqlik samarali tarzda tarqatilishi kerak. Ushbu qarama-qarshilikni bartaraf etish portlashdan himoyalangan{2}}elektrik dizayndagi asosiy texnologiyalardan biridir.

I. Muhrlash

Portlashdan himoyalangan{0}}tarqatish qutisining muhrlanishi asosan gidroizolyatsiya yoki chang o'tkazmasligi uchun emas, balki portlash tarqalishining oldini olish uchun mo'ljallangan.

1. Olovga chidamli turi ("d") muhrlash printsipi:

Bu portlashdan himoyalangan-eng keng tarqalgan turdagi. Uning muhrlanishi rezina qistirmalarga tayanmaydi, aksincha, gardish yuzlari va to'xtash joylari kabi aniq o't o'tkazmaydigan birlashtiruvchi yuzalarga tayanadi. Korpus ichida portlash sodir bo'lganda, yuqori{3}}haroratli, yuqori{4}}bosimli gazlar birlashtiruvchi yuzalardagi bo'shliqlar orqali chiqariladi va chiqarish jarayonida tashqi portlovchi muhitning yonish haroratidan pastga sovutiladi.

2. Xavfsizlik turini oshirish ("e") muhrlash printsipi:

Ushbu turdagi olovga chidamliligiga tayanmaydi, balki tashqi chang yoki namlikning kirib kelishiga yo'l qo'ymaslik va ichkarida xavfli harorat va elektr yoylari paydo bo'lishining oldini olish uchun yuqori himoya darajasi (IP65/IP66) muhriga tayanadi. Uning muhrlanishi, birinchi navbatda, silikon ko'pikli chiziqlar va zanglamaydigan po'lat simi ulagichlari kabi yaxlit quyma muhrlangan chiziqlarga tayanadi.

3. Umumiy muhrlanish nosozlik nuqtalari:

Quti qopqog'i: muhrlangan chiziqning qarishi, notekis siqilish va metall lavha qutisining deformatsiyasi muvaffaqiyatsizlikka olib kelishi mumkin.

Boltlar: zanglamaydigan po'latdan yasalgan murvatlar va alyuminiy qotishma qutisi o'rtasidagi elektrokimyoviy korroziya ularni tortib olishiga olib kelishi mumkin, bu esa ularni mahkamlashning iloji bo'lmaydi.

Kirish qurilmalari: foydalanilmayotgan simi kirish joylarini muhrlash uchun portlashdan himoyalangan vilkalardan-foydalanmaslik yoki oddiy kabellar toʻgʻri mahkamlanmagan holda toʻgʻridan-toʻgʻri oʻtkazib yuborilishi.

II. Issiqlik tarqalishi: Portlashdan himoyalangan -issiqlik tarqalishi odatda shu yo'llar bilan amalga oshiriladi.

1. Strukturaviy issiqlik tarqalishi (past quvvat uchun mos)

Qalinlashgan korpus: uglerod po'latiga qaraganda yuqori issiqlik o'tkazuvchanligiga ega alyuminiy qotishmasi yoki quyma alyuminiy korpusdan foydalanish va korpusning tashqi devoridagi issiqlik tarqalish qanotlari orqali konveksiya maydonini oshirish.

Issiqlik o'tkazuvchanligi yo'li: isitish elementi to'g'ridan-to'g'ri korpusning ichki devoridagi o'rnatish plitasiga o'rnatiladi va issiqlikni metall o'tkazuvchanlik orqali tarqatish uchun korpus yuzasiga o'tkazadi.

2. Issiqlik quvurlari texnologiyasi (o'rtacha quvvat uchun mos)

Portlashga chidamli{0}}issiqlik quvurlari radiatori:

Bu mos keladigan yechim. Issiqlik trubasining bug'lanish qismi issiqlikni yutuvchi-portlashdan himoyalangan korpus ichida joylashgan. Issiqlik trubasining kondensatsiya qismi korpusdan tashqarida joylashgan bo'lib, fandan majburiy havo oqimi bilan sovutiladi. Issiqlik trubasining portlashdan himoyalangan-qo'riqxonadan o'tuvchi qismi muhrlangan bo'lishi yoki issiqlik quvurlarining sinishi kabi ekstremal vaziyatlarda portlashdan himoyalangan-ko'rsatkichlar buzilmasligini ta'minlash uchun-portlashdan himoyalangan tuzilishga ega bo'lishi kerak.

3. Suv-sovutilgan plastinka (Yuqori quvvat uchun mos)
Idishning ichiga isitish elementi o'rnatilgan-suv bilan sovutilgan plastinka o'rnatilgan. Issiqlik aylanma sovutish suvi orqali olib tashlanadi. Suv o'tishi va elektr bo'shlig'i o'rtasida portlashdan himoyalangan-izolyatsiyani ta'minlash uchun kirish va chiqish suv quvurlarining interfeyslarida-portlashdan himoyalangan-devor terminallari qo'llanilishi kerak.

4. Shamollatish va filtrlash tizimi (muayyan sharoitlar uchun)

Ba'zi maxsus portlashdan himoyalangan{0}}turlarda ventilyatsiya va issiqlik tarqalishidan foydalanish mumkin. Himoya gazi tashqi bosimdan yuqori ichki bosimni ushlab turish, xavfli tashqi gazlarning kirib kelishini oldini olish uchun korpusga kiritiladi.

III. Amaliy dizayndagi muvozanat

1. Deating
Portlashdan himoyalangan muhitda{0}}elektr komponentlardan normal sharoitda ularning nominal oqimida foydalanish mumkin emas. GB/T 3836.3 (xavfsizlik turi) kabi standartlarga ko'ra, odatda 10%-25% ga o'chirish talab qilinadi. Misol uchun, issiqlik hosil bo'lishini kamaytirish uchun portlashdan himoyalangan korpusda faqat 80A bilan 100A quvvatga ega bo'lgan elektron to'xtatuvchidan foydalanish kerak.

2. Ratsional tartib va ​​havo oqimi simulyatsiyasi
Yuqori{0}}issiqlik hosil qiluvchi-komponentlarni korpusning yuqori qismiga o‘rnatish issiqlikning tabiiy ravishda ko‘tarilishiga imkon beradi.

Shamollatish teshiklari imkoni bo'lmasa ham, ichki issiqlik konvektsiyasi uchun etarli joyni ta'minlash kerak. Yuqori -portlash-bardoshli korpuslar ko‘pincha ichki havo oqimini majburlash, issiqlikni tashqi qobiqdagi issiqlik tarqalish qanotlariga teng taqsimlash va mahalliy haddan tashqari qizib ketishning oldini olish uchun portlashga qarshi-eksenel oqim fanatlarini o‘z ichiga oladi.

3. Materialni tanlash
Alyuminiy qotishmasi karbonli po'latdan / zanglamaydigan po'latdan sezilarli darajada yaxshi issiqlik tarqalishini ta'minlaydi. Yuqori issiqlik tarqalishini talab qiluvchi portlashdan himoyalangan-qo'shimchalar uchun alyuminiy qotishmasining quyma qobiqlari afzalroqdir. Zanglamaydigan po'lat korroziyaga-bardoshli bo'lsa-da, uning issiqlik o'tkazuvchanligi past bo'lib, ichkarida issiqlik to'planishiga olib kelishi mumkin.
